一、引言
在現代鋼鐵生產中,鋼廠真空爐扮演著至關重要的角色。它通過在低氣壓環境下進行冶煉操作,能夠有效去除鋼液中的氣體、雜質以及有害元素,從而顯著提升鋼材的純凈度和質量,對于生產、特種鋼材產品更是。比如在生產航空航天用鋼時,需要的純凈度和均勻的組織結構,真空爐就能發揮關鍵作用,為后續加工提供優質坯料。

然而,真空爐要穩定、高效地運行,精準控制爐內的真空度是關鍵。burocco 的 EURO DN50 閥門正是專門為滿足這種需求而設計的一款高性能閥門,在調節真空爐真空度方面具有優勢,為保障真空爐的正常運行和鋼材生產質量提供了可靠支持。
二、產品及項目背景
(一)burocco 與 EURO DN50 閥門簡介
burocco于1954年在意大利創立,在半個多世紀的發展歷程中,始終專注于不銹鋼閥門的研發與制造 。憑借對品質的執著和對創新的追求,burocco 在閥門市場占據了重要地位。其產品以高品質材料、先進設計和嚴格制造工藝著稱,能夠在高溫、高壓、強腐蝕等惡劣工況下穩定運行,廣泛應用于石油、化工、食品、制藥、鋼鐵等多個行業。

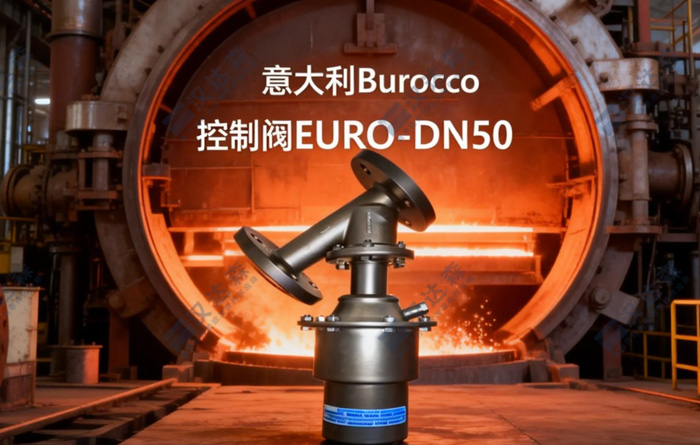

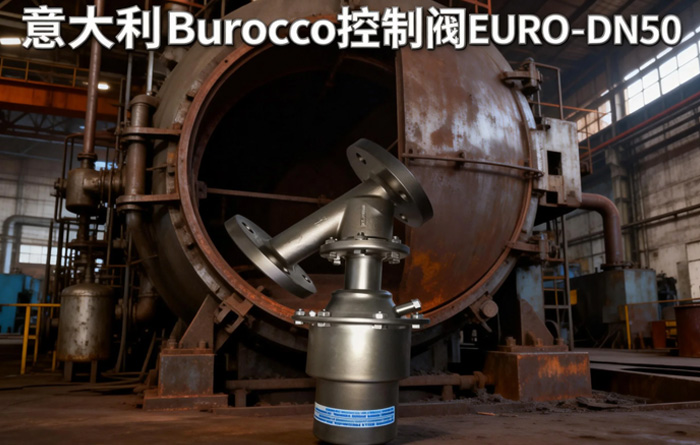

EURO DN50 閥門是 burocco 旗下一款適用于工業自動化和過程控制的高性能控制閥。它采用優質不銹鋼材料制造,具有高強度、耐腐蝕、抗磨損的特性,能夠有效抵御各種腐蝕性介質的侵蝕,確保長期穩定可靠的運行。閥門結構緊湊,占用空間小,特別適合空間受限的安裝環境。其具備防爆型設計,可在易燃易爆環境下安全使用,防護等級達到 IP67,可適應惡劣的工業環境。該閥門提供電動、氣動和液動等多種驅動方式,方便用戶根據不同應用需求靈活選擇。
(二)鋼廠真空爐項目需求

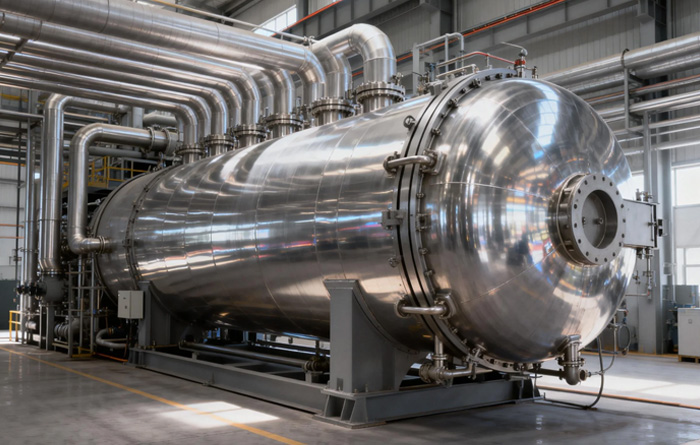

某鋼廠的真空爐主要用于生產特種鋼材,如航空航天用鋼、機械裝備用鋼等。這些鋼材對純凈度、組織結構均勻性等質量指標要求,因此,真空爐必須在穩定、精確控制的真空環境下運行。
在真空爐的工作過程中,需要不斷調節爐內的真空度,以滿足不同冶煉階段的工藝要求。例如,在鋼液脫氣階段,需要將真空度迅速降低到一定程度,以促進氣體從鋼液中逸出;而在精煉階段,則需要精確控制真空度,確保鋼液中的雜質充分去除,同時避免過度脫碳等問題影響鋼材質量。

此外,真空爐在運行過程中會產生煉鋼過濾后的廢氣,這些廢氣含有一定量的粉塵、有害氣體等污染物,如果直接排放會對環境造成嚴重污染。因此,鋼廠需要對廢氣進行有效處理,使其達到環保排放標準后再排放。
三、閥門技術參數與功能剖析
(一)關鍵技術參數詳解
1. 介質特性適配:該閥門適用介質為煉鋼過濾后廢氣。廢氣中往往含有微小顆粒、腐蝕性氣體成分等復雜雜質。burocco EURO DN50 閥門選用優質不銹鋼材料制造,這種材料本身具有良好的抗腐蝕性能,能夠有效抵御廢氣中腐蝕性成分的侵蝕,保證閥門在長期接觸此類復雜介質時不被損壞,確保閥門的密封性和結構完整性,從而維持穩定的工作性能。
2. 壓力參數合理:閥前壓力為 101.3KPa(A),接近標準大氣壓,這是廢氣從真空爐排出時的初始壓力狀態。閥后壓力需控制在 2.2 - 8KPa(A),這個低壓范圍是滿足真空爐對爐內真空度調節的關鍵指標。通過閥門精準的節流和控制作用,能夠將較高壓力的廢氣降低到所需的低壓水平,以維持爐內穩定的真空環境,滿足不同冶煉階段對真空度的要求。
3. 溫度條件滿足:溫度≤100℃,雖然煉鋼過程中鋼液溫度,但經過過濾等處理后的廢氣溫度在 100℃及以下。burocco EURO DN50 閥門所選用的材料和密封件等能夠在這一溫度范圍內保持良好的物理性能和化學穩定性,不會因為溫度因素導致材料變形、老化或密封失效等問題,保證閥門正常運行。
4. 流量指標保障:大流量為 1000kg/h,這個流量參數能夠滿足鋼廠真空爐在不同工況下的廢氣排放需求。在真空爐快速抽氣階段,需要較大的廢氣排出流量來迅速降低爐內壓力,達到規定的真空度;在精煉等階段,又需要根據工藝要求精確控制流量,以維持穩定的真空度。該閥門的流量設計能夠靈活適應這些不同的流量需求場景。
5. 連接標準規范:采用法蘭式連接,標準為 JB/T81 - 2015 PN16 - RF。這種連接標準在國內工業管道連接中廣泛應用,具有良好的通用性和互換性。PN16 表示公稱壓力為 1.6MPa,能夠滿足該閥門在鋼廠真空爐廢氣排放系統中的壓力要求;RF 表示突面密封形式,這種密封形式密封性能可靠,安裝和拆卸方便,便于閥門在管道系統中的維護和更換 。
(二)閥芯及智能定位器工作原理
1. 等百分比閥芯流量調節原理:burocco EURO DN50 閥門采用閥芯功能為等百分比的設計。等百分比閥芯的特點在于,它的相對行程和相對流量不成線性關系,而是在閥門小開度時,流量變化較小;隨著閥門開度的增大,流量變化逐漸加快 。對于鋼廠真空爐調節真空度的應用場景來說,在真空度調節初期,需要精細地調整廢氣排放量來緩慢改變爐內壓力,等百分比閥芯在小開度時的小流量變化特性能夠滿足這種精細調節的需求,避免因流量變化過大導致真空度調節過度。而在需要快速改變真空度的階段,隨著閥芯開度增大,流量快速變化,又能高效地實現真空度的快速調整,從而精準滿足真空爐不同冶煉階段對流量和真空度的復雜調節要求。

2. 智能定位器與閥門配合調節真空度原理:閥門配備智能定位器,它接收來自控制系統的二線制 24VDC 4 - 20mA 信號。當控制系統根據真空爐內實時真空度檢測數據,判斷需要調整閥門開度時,會輸出相應的 4 - 20mA 電流信號給智能定位器。智能定位器將接收到的設定信號與閥門實際開度反饋信號進行比較,當兩者存在偏差時,智能定位器會根據預設的控制算法,輸出控制信號驅動閥門的執行機構動作,改變閥門開度 。例如,如果真空爐內真空度高于設定值,控制系統會發送信號使智能定位器減小閥門開度,減少廢氣排出量,從而使爐內壓力上升,真空度降低;反之,如果真空度低于設定值,智能定位器會增大閥門開度,增加廢氣排出量,降低爐內壓力,提高真空度。通過智能定位器與閥門的緊密配合,實現了對閥門開度的精確控制,進而精準調節真空爐內的真空度,滿足生產工藝要求。
四、實際應用表現
(一)安裝與調試過程
在安裝 burocco EURO DN50 閥門時,施工團隊嚴格按照相關標準和規范進行操作。由于閥門采用法蘭式連接,符合 JB/T81 - 2015 PN16 - RF 標準,與管道的連接較為便捷。首先,對管道連接部位進行清潔和檢查,確保無雜質、無變形,保證密封面平整。然后,將閥門的法蘭與管道法蘭對齊,插入符合規格的螺栓,并使用扭矩扳手按照規定的扭矩值逐步均勻擰緊,確保連接緊密,防止泄漏。在安裝過程中,特別注意避免異物進入閥門內部,影響閥門的正常工作。
調試階段,技術人員首先對智能定位器進行參數設置。根據真空爐的工藝要求,設定好閥門開度與真空度、流量之間的對應關系,以及控制信號的上下限等參數 。接著,通過控制系統向智能定位器發送 4 - 20mA 的模擬信號,測試閥門的響應情況。在測試過程中,發現當信號接近 4mA 時,閥門開度變化不夠靈敏,導致流量調節出現微小偏差。技術人員通過對智能定位器內部的增益參數進行微調,優化了閥門在小信號下的響應特性,使閥門能夠更精確地按照控制信號進行開度調節,滿足了真空爐對真空度精細調節的要求。
(二)運行數據展示與分析
經過一段時間的運行監測,收集到以下關鍵數據:
1. 真空度數據:在使用 burocco EURO DN50 閥門之前,真空爐內的真空度波動較大,在鋼液脫氣階段,真空度只能達到 10KPa 左右,且難以穩定保持;在精煉階段,真空度波動范圍在 5 - 15KPa 之間。使用該閥門后,在脫氣階段,真空度能夠迅速降低并穩定保持在 2.5KPa 左右,滿足了快速脫氣的工藝要求;在精煉階段,真空度可精確控制在 3 - 5KPa 之間,波動極小,為鋼液的精煉提供了穩定的真空環境。
2. 流量數據:使用前,廢氣排放流量難以精確控制,波動范圍在 500 - 1500kg/h 之間,導致真空度調節不穩定。使用后,在不同工況下,流量能夠根據真空度控制需求精確調節。例如,在真空度快速下降階段,流量可穩定在 800 - 1000kg/h 之間;在真空度穩定維持階段,流量可精準控制在 300 - 500kg/h 之間,確保了真空度調節的及時性和準確性。
3. 壓力數據:閥前壓力始終穩定在 101.3KPa(A)左右,符合正常工況。閥后壓力在使用閥門后,能夠嚴格控制在 2.2 - 8KPa(A)的目標范圍內,有效保障了真空爐內的低壓環境,滿足了不同冶煉階段對壓力的要求。
通過對比使用前后的數據可以明顯看出,burocco EURO DN50 閥門的應用極大地提升了真空爐真空度控制的精度和穩定性,有效改善了廢氣排放流量的控制情況,為真空爐的穩定運行和高質量鋼材的生產提供了有力保障 。
(三)長期穩定性評估
在經過長達一年的連續運行后,burocco EURO DN50 閥門表現出了的穩定性和可靠性。閥門的不銹鋼材質有效抵御了煉鋼過濾后廢氣的腐蝕和磨損,密封性能良好,未出現任何泄漏現象。智能定位器也始終能夠準確接收和處理控制信號,驅動閥門精準動作,保證了真空度的穩定控制。
在維護方面,定期對閥門進行外觀檢查,確保無明顯的腐蝕、損壞跡象;每季度對智能定位器進行校準,保證其控制精度;每年對閥門的密封件進行檢查和更換,雖然密封件的實際磨損情況較輕,但為了確保長期穩定運行,仍按照維護計劃進行更換。通過這些定期維護措施,閥門始終保持良好的工作狀態,為鋼廠真空爐的持續穩定生產提供了可靠支持,減少了因閥門故障導致的生產中斷和損失 。
五、優勢總結與潛在問題探討
(一)在該應用中的顯著優勢
1. 精準控制優勢:burocco EURO DN50 閥門的等百分比閥芯設計,使其在真空爐真空度調節過程中展現出的精準性。在鋼液精煉階段,對真空度的控制精度要求,等百分比閥芯在小開度時流量變化緩慢,能夠實現對廢氣排放的微量調節,從而精細地控制爐內真空度,確保鋼液中的雜質充分去除,同時避免過度脫碳等問題,有效提升鋼材的質量和性能。智能定位器與閥門的緊密配合,能夠快速、準確地響應控制系統的信號,實現對閥門開度的精確控制,進一步保障了真空度調節的及時性和準確性。
2. 耐用性優勢:閥門采用優質不銹鋼材料制造,這種材料具有出色的耐腐蝕、抗磨損性能。面對煉鋼過濾后廢氣中復雜的腐蝕性成分和微小顆粒雜質,閥門能夠長時間穩定運行,不易受到損壞。在長達一年的連續運行中,閥門的密封性能良好,未出現任何泄漏現象,有效減少了因閥門故障導致的生產中斷和維護成本,為鋼廠的持續穩定生產提供了可靠保障。
3. 適配性優勢:閥門的各項技術參數與鋼廠真空爐的實際需求高度適配。其壓力參數能夠滿足真空爐廢氣排放過程中從閥前的 101.3KPa(A)到閥后 2.2 - 8KPa(A)的降壓要求;流量參數大流量 1000kg/h,能夠靈活適應真空爐在不同工況下的廢氣排放需求;連接標準 JB/T81 - 2015 PN16 - RF 具有良好的通用性和互換性,便于與現有管道系統連接,降低了安裝和更換成本 。
(二)可能存在的問題及改進方向
1. 高溫環境潛在問題:盡管廢氣溫度≤100℃,但在一些特殊工況下,如真空爐突發故障導致局部過熱,廢氣溫度可能會瞬間升高。高溫可能會使閥門的密封件材料性能下降,導致密封失效,從而影響閥門的正常工作和真空度控制精度。針對這一問題,可以考慮選用耐高溫性能更好的密封材料,如采用陶瓷纖維密封材料替代部分現有的密封件,提高閥門在高溫環境下的密封可靠性。同時,在真空爐的控制系統中增加廢氣溫度實時監測和預警功能,當溫度接近或超過設定閾值時,及時采取降溫措施,避免高溫對閥門造成損害。
2. 雜質磨損問題:煉鋼過濾后廢氣中仍然可能含有一些微小顆粒雜質,長期運行過程中,這些雜質可能會對閥門的閥芯、閥座等關鍵部件造成磨損,影響閥門的密封性和流量調節精度。為解決這一問題,可以在閥門前端安裝更高效的過濾裝置,進一步去除廢氣中的雜質顆粒。同時,對閥芯和閥座的材料進行優化,采用表面硬化處理或選用更耐磨的合金材料,提高其抗磨損性能。另外,定期對閥門進行拆解檢查和維護,及時更換磨損嚴重的部件,確保閥門始終保持良好的工作狀態 。
3. 智能定位器穩定性問題:雖然智能定位器在正常情況下能夠準確工作,但在復雜的工業電磁環境中,可能會受到電磁干擾,導致信號傳輸錯誤或控制不穩定。可以在智能定位器的電路設計中增加電磁屏蔽措施,如采用金屬屏蔽外殼、濾波電路等,提高其抗電磁干擾能力。同時,定期對智能定位器進行軟件升級和校準,確保其控制算法的準確性和穩定性,保障閥門在各種環境下都能可靠地調節真空度。
六、結論與展望
burocco EURO DN50 閥門在某鋼廠真空爐中的應用取得了顯著成果,在精準控制真空度、穩定運行和適應工況等方面表現出色,有效提升了鋼材生產質量和生產效率,降低了維護成本,為鋼廠帶來了可觀的經濟效益和質量效益 。

展望未來,隨著工業自動化和智能化的不斷發展,以及對產品質量要求的日益提高,類似 burocco EURO DN50 這樣高性能、智能化的閥門在鋼鐵、化工、電子等更多工業領域的真空系統中具有廣闊的應用潛力。例如,在電子芯片制造過程中,對真空環境的要求,該閥門有望在芯片制造設備的真空系統中發揮重要作用,為芯片制造提供穩定的真空環境保障 。同時,隨著材料科學和制造工藝的不斷進步,閥門的性能還將進一步提升,更好地滿足各種復雜工業場景的需求,為工業生產的高質量發展提供更有力的支持。
